| ब्रांड नाम: | Long |
| मॉडल संख्या: | 1 कोर, 2 कोर, 3 कोर |
| मूक: | 10 टुकड़े |
| भुगतान की शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की योग्यता: | प्रति दिन 100000 टुकड़े |

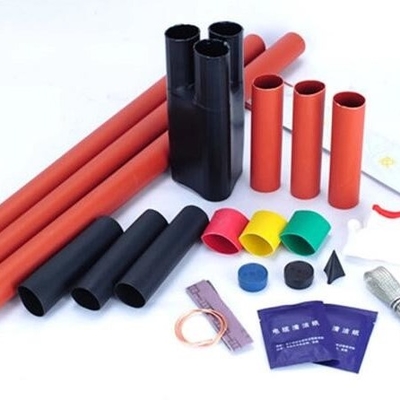

स्क्रीनिंग 3-कोर पॉलिमर इंसुलेटेड केबल्स 6kM 10kV के लिए इंडोर टर्मिनेशन
इनडोर टर्मिनेशन को 35kV तक के तीन कोर पॉलीमेरिक इंसुलेटेड MV केबलों की जांच के लिए डिज़ाइन किया गया है।

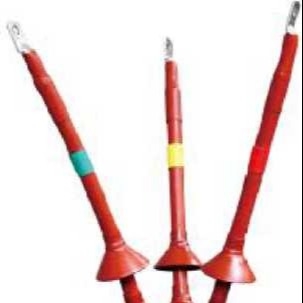

स्क्रीन कट के अंत के आसपास पीला तनाव राहत मैस्टिक रखा गया है।स्ट्रेस कंट्रोल ट्यूब, स्ट्रेस रिलीफ मैस्टिक के साथ, केबल स्क्रीन के अंत में विद्युत क्षेत्र को सुचारू करने के लिए उपयोग किया जाता है।सभी चरण कोर एंटी-ट्रैकिंग इन्सुलेशन ट्यूब और सीलिंग ट्यूब से ढके हुए हैं।सुरक्षा सुनिश्चित करने के लिए एंटी ट्रैकिंग रेन शेड सतह की रेंगने की दूरी को बढ़ाते हैं।बैसाखी क्षेत्र को एक चिपकने-लेपित ब्रेकआउट के साथ सील और संरक्षित किया जाता है जो कोर और ओवरशीथ के अंत में स्थापित होता है।6kV और 10kV केबल के मामले में, किट में 3-कोर रेन शेड की आपूर्ति की जाती है।
| नाममात्र वोल्टेज यू0/यू(तुमएम) | क्रॉस सेक्शन (मिमी2) | किट संख्या | वर्षा शेडों की संख्या | ||
| आयाम (मिमी) | |||||
| ली | डी | ||||
| 25-50 | 6केवीआरएसएनवाई-3/1 | 105 | |||
| 70-120 | 6केवीआरएसएनवाई-3/2 | 105 | |||
| 3.6/6 (7.2) केवी | 150-240 | 6केवीआरएसएनवाई-3/3 | 750 | 105 | 0 |
| 300-400 | 6केवीआरएसएनवाई-3/4 | 105 | |||
| 500-630 | 6केवीआरएसएनवाई-3/5 | 140 | |||
| 25-50 | 10केवीआरएसएनवाई-3/1 | 105 | |||
| 6/10(12)केवी | 70-120 | 10केवीआरएसएनवाई-3/2 | 105 | ||
| 6.35/11(12)केवी | 150-240 | 10केवीआरएसएनवाई-3/3 | 750 | 105 | 0 |
| 8.7/15 (17.5) केवी | 300-400 | 10केवीआरएसएनवाई-3/4 | 105 | ||
| 500-630 | 10केवीआरएसएनवाई-3/5 | 140 | |||
| 35-50 | 20केवीआरएसएनवाई-3/1 | 105 | |||
| 70-120 | 20केवीआरएसएनवाई-3/2 | 105 | |||
| 12/20 (24) केवी | 150-240 | 20केवीआरएसएनवाई-3/3 | 900 | 105 | 6 |
| 12.7/22(24)केवी | 300-400 | 20केवीआरएसएनवाई-3/4 | 140 | ||
| 500-630 | 20kVRNY-3/5 | 140 | |||
|
18/30(36) केवी 19/33(36)केवी |
35-50 70-120 150-240 300-400 500-630 |
30केवीआरएसएनवाई 30केवीआरएसएनवाई 30केवीआरएसएनवाई 30केवीआरएसएनवाई 30केवीआरएसएनवाई |
3/1 3/2 3/3 3/4 3/5 |
1100 |
105 105 140 140 140 |
12 |
| 50 | 35केवीआरएसएनवाई | 3/1 | 140 | |||
|
20.8/36(42)केवी 26/35(42)केवी |
70-120 | 35केवीआरएसएनवाई | 3/2 | 140 | ||
| 150-240 | 35केवीआरएसएनवाई | 3/3 | 1100 | 140 | 12 | |
| 300-400 | 35केवीआरएसएनवाई | 3/4 | 140 | |||
| 500-630 | 35केवीआरएसएनवाई | 3/5 | 140 |
